Žaibo iškroviklis ir viršįtampių ribotuvas, 4 polių 4 | 280 | IP20

Žaibo iškroviklis ir viršįtampių ribotuvas, 4 polių

Art. Nr. 5093631 | EAN 4012195361909

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Kombinuotas žaibo viršįtampio iškroviklis, tipas 1+2 pagal DIN EN 61643-11.

• Apsaugai nuo žaibo, potencialų išlyginimas pagal VDE 0185-305 (IEC 62305)
• Žaibo išlydžio srovė 12,5 kA (10/350) poliui

• TN-C sistemoms

• Su „Multibase“ baze, su universaliais gnybtais
• Vientisas blokas, susidedantis iš bazės ir įdėklų, iš anksto sumontuotas ir parengtas prijungti
• Įdėklas keičiamas su dinaminiu skiriamuoju įtaisu
• Su optine veikimo indikacija
• Apsaugos lygis <1,3 kV

• Saugaus korpuso cinko oksido varistoriniai iškrovikliai, skirti naudoti paskirstymo skyduose
• Pažymėtos jungtys

Naudojimas: apsaugos nuo žaibo potencialų išlyginimas, pastatams su III ir IV klasių išorine apsaugos nuo žaibo sistema, standartiniuose paskirstymo skyduose.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

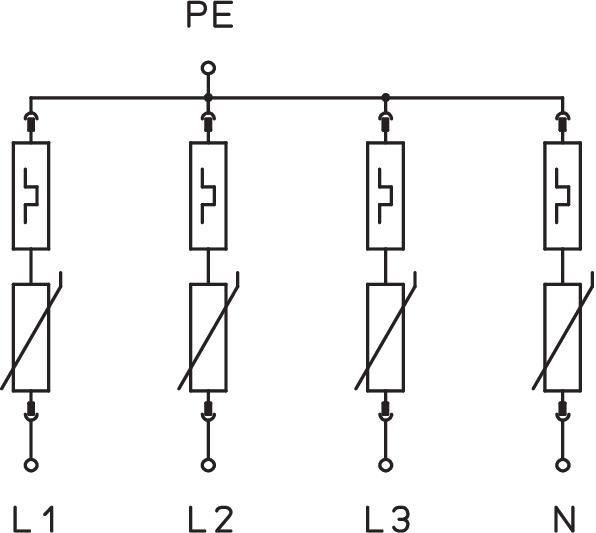

Galimos jungtys

Apsaugos lygis [L-N]	≤1,3
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa AC	280 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	120 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Išvadas	4 polių
Kiti tinklo tipai	ne
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne

Polių konstrukcija	4
Polių skaičius	4
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	taip
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	12,5 kA
