Žaibo išlydžio viršįtampio iškroviklis, 1 poliaus
Art. Nr. 5096847 | EAN 4012195966388
- Prekės aprašymas
-
Prekės aprašymasŽaibo iškroviklis, tipas 1 pagal DIN EN 61643-11 zonoms nuo 0 iki 1 (LPZ) pagal apsaugos nuo žaibo zonų koncepciją remiantis IEC 61312-1 ir VDE 0185-305 (IEC 62305)
• Įdėklas ir bazė, įdėklas keičiamas
• Iškrovos dydis 50 kA (10/350 µs) poliui
• Apsaugos lygis < 2,0 kV
• Tinklo antrinės srovės slopinimas 25 kA Ipeak
• Įskaitant kištukinius gaubtelius jungtims žymėti
• Saugiame korpuse, kibirkštinis iškroviklis: galima naudoti standartiniuose skyduose
Pritaikymo pavyzdys: pramoninėse įrangose; žaibo srovės iškroviklis pagal VDE-AR-N 4100 apskaitos skydams.
Pastaba: Apsaugai nuo viršįtampio reikia 5 m bendro dalijamo ilgio kabelio
-
- Techniniai duomenys
-
Techniniai duomenys

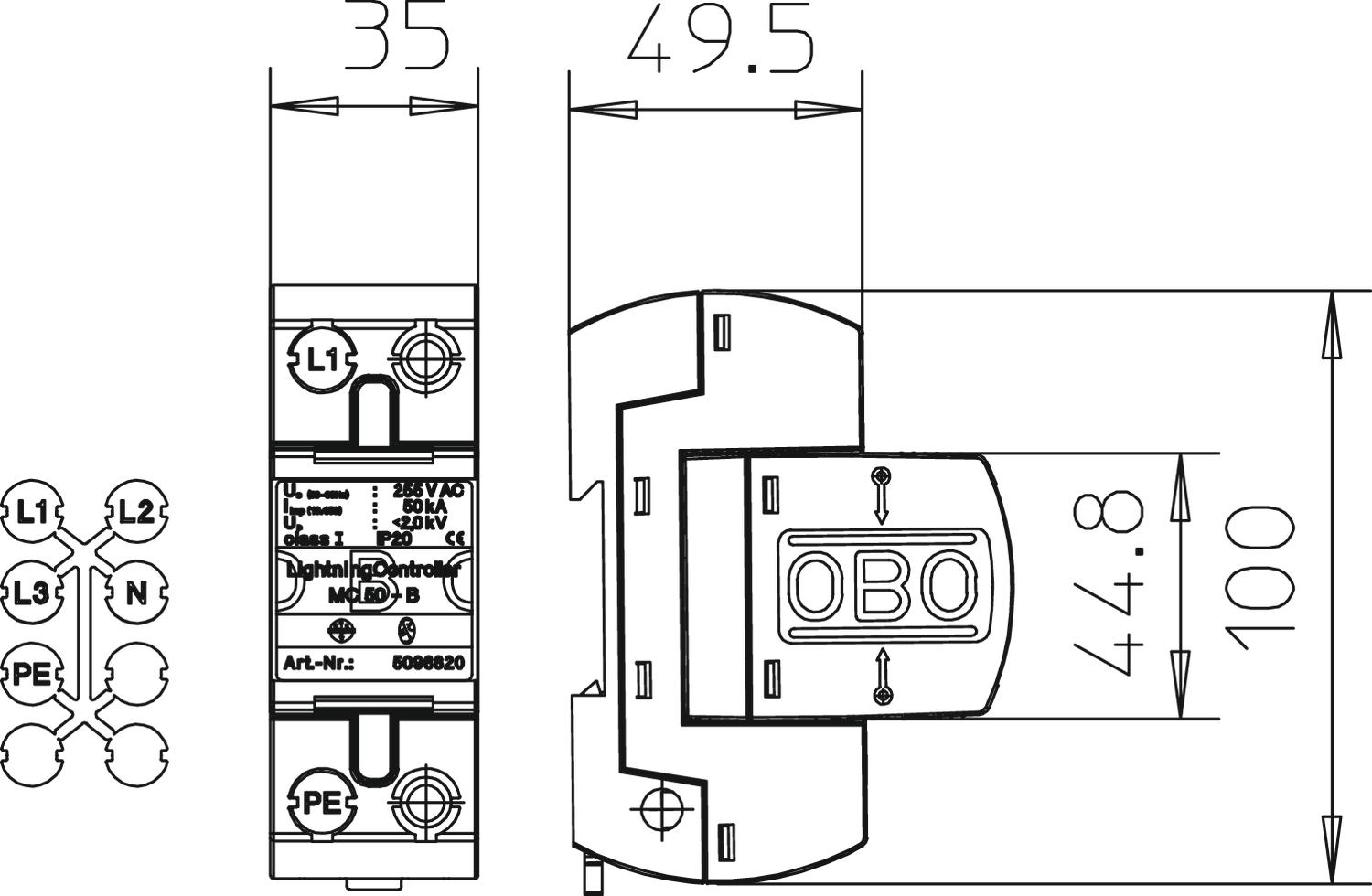

1 tipo patikros klasė taip Antrinės srovės slopinimo geba (eff) [N-PE] 25 kA Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 25 kA Aukštis 69 mm Didžiausia ilgalaikė įtampa AC 255 V Dydis 255V Ilgis 100 mm Imp. srovė (8/20 µs) [bendra] 50 kA Išpučiamasis ne Išvadas 1 poliaus komplektas; 255V Kabelio tipas apsaugos nuo viršįtampio prietaisams Maitinimo linija AC Konstrukcija, patikrinta sprogioje aplinkoje ne LPZ 0→1 Maks. darbinė temperatūra 85 °C Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 50 mm² Maks. tinklo viršįtampio apsauga 500 Maksimalus priešsaugiklis 500 A Min. darbinė temperatūra -40 °C Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 10 mm² Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas ne Plotis 35 mm Polių konstrukcija 1 Signalizavimas prietaise jokių SPD pagal EN 61643-11 Tipas 1 SPD pagal IEC 61643-1 I klasė SPG pagal UL 1449 Tipas 1 Suveikimo laikas <100 ns Tinklo forma kitos Trumpo jungimo stiprumas 25 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) 50 kA Vardinė įtampa AC (50 / 60 Hz) 230 V Žaibo išlydžio srovė (10/350) [bendra] 50 kA Žaibo išlydžio srovė (10/350 μs) 50 kA - Visi tipai
