Grindinis liukas GES4
Art. Nr. 7405145 | EAN 4012195890645
- Prekės aprašymas
-

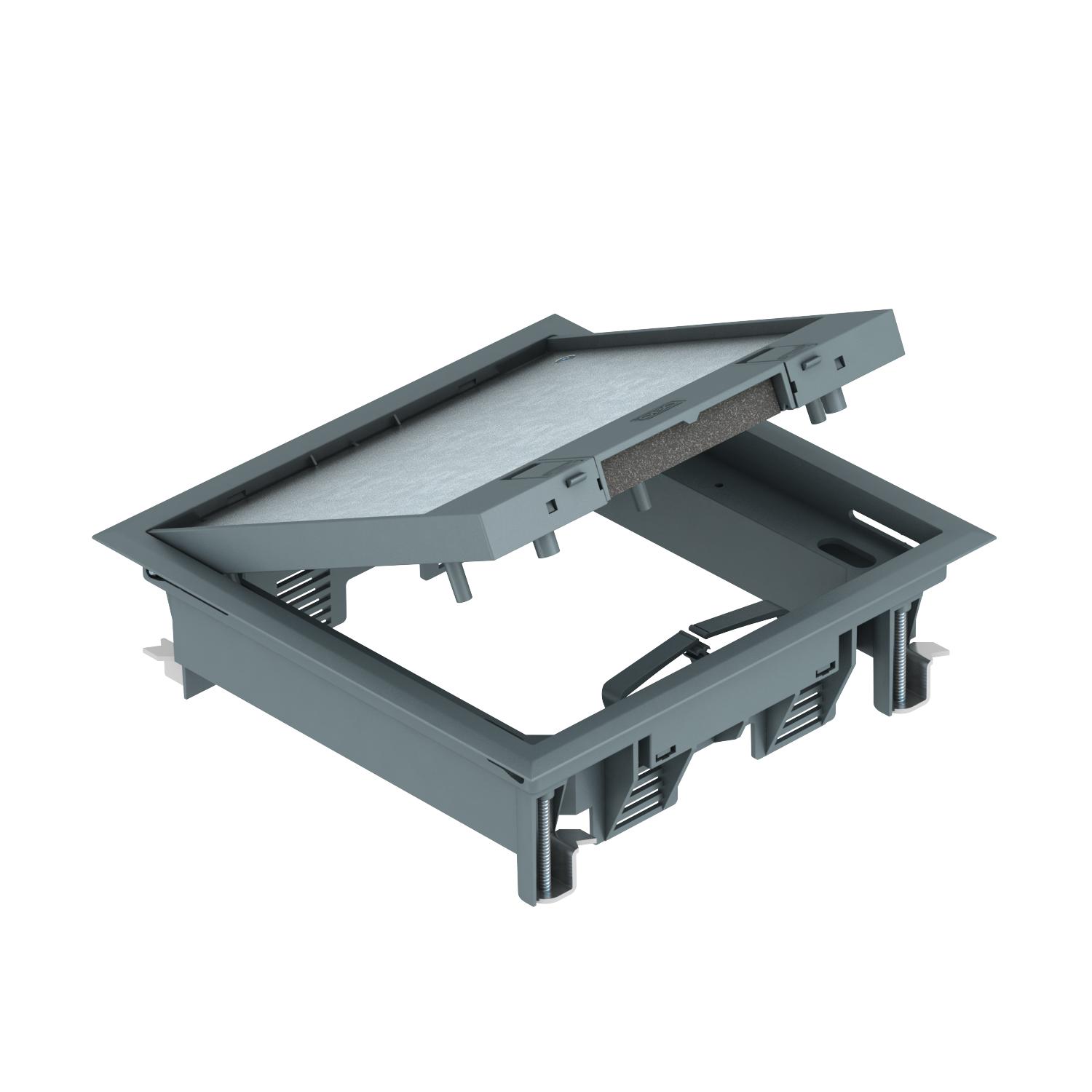

Prekės aprašymasĮrangos dėžutė su laiptais, skirta iki 6 vnt. „Modul 45“ įrenginių su 2 universaliais laikikliais UT3, naudojama kanalinėje sistemoje ir grindų sistemoje patalpose.
Grindų dangos įdubos uždengimo dangtelis 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
Grindinis liukas su fiksatoriumi, dviejų sekcijų, skirtas įmontuoti montavimo laikikliui MT4. Galima sumontuoti dvi APMT2 plokštes.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
-
- Techniniai duomenys
-
Techniniai duomenys

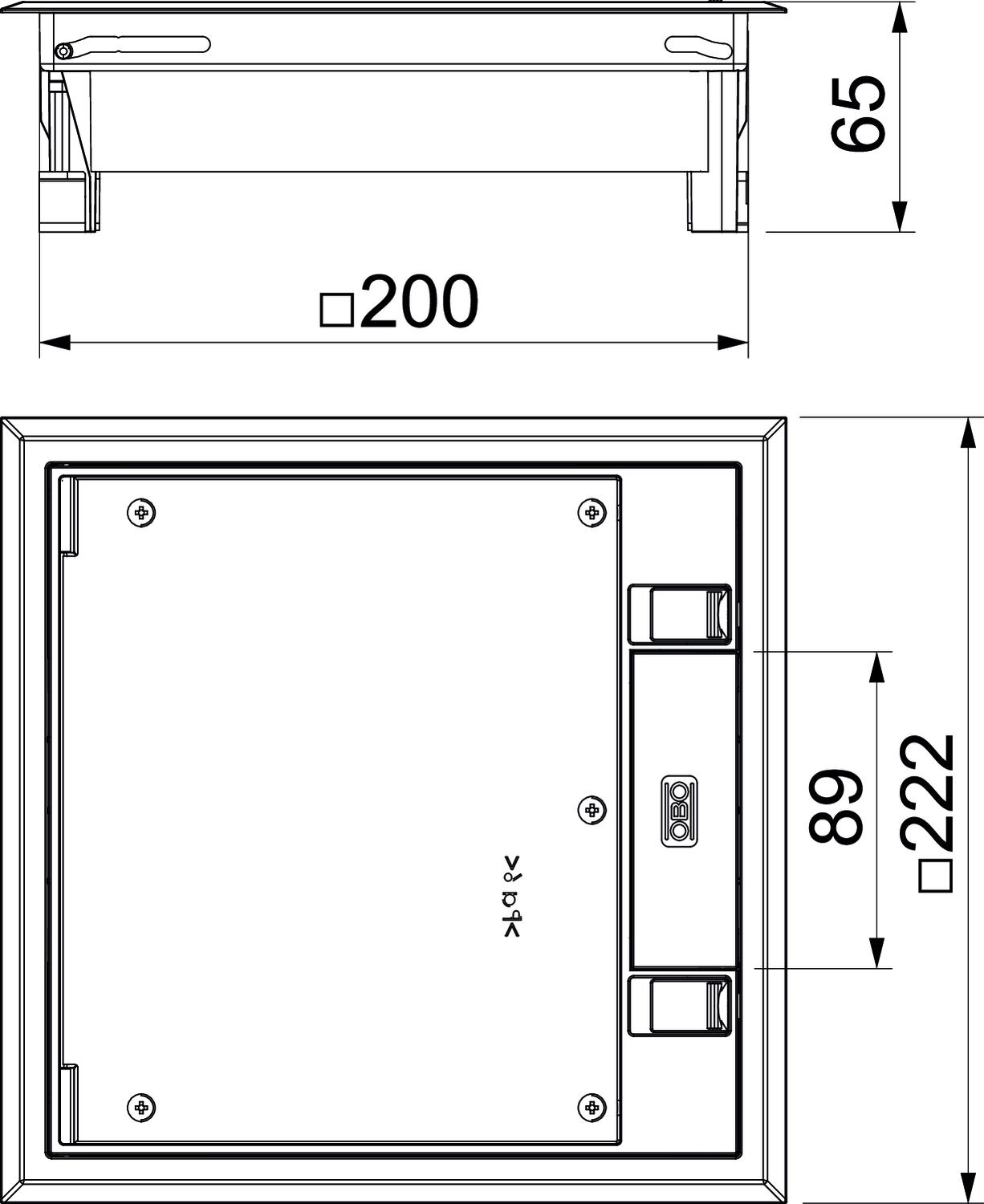

Atidarymo mechanizmas Fiksatorius Aukštis 65 mm Dydis 222x222x65 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Ilgis 222 mm Įmontavimo gylis 73 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 6 Išorės ilgio matmuo 222 mm Išorės pločio matmuo 222 mm Išvadas kvadratinis Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Matmuo h 73 mm Medžiaga Poliamidas Min. grindų aukštis 73 mm Min. monolitinių grindų aukštis 73 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 222 mm Prietaisų dėžučių vardinis dydis 4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK08 Spalva geležies pilkumo; RAL 7011 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 3 000 N Vertikali apkrova, mažas plotas iki 2 000 N Vidaus ilgio matmuo 201 mm Vidaus pločio matmuo 201 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
Duomenų lapas GES4-2U10T 7011 / 7405145 , 0.29MB , pdfES atitikties deklaracija GES4-2U10T 7011 / 7405145 , 0.15MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GES , 0.12MB , pdfMontavimo instrukcija Montavimo instrukcija GES 2U , 0.19MB , pdfNėra šio gaminio aprašymų
