Patikrintos ir registruotos funkcionalumo užtikrinimo kabelių klojimo sistemos
Gaisro metu kabeliai ir laidai yra veikiami didelės ugnies ir karščio apkrovos.
Tačiau jie turi nustatytą laikotarpį atlaikyti iki 1000 °C temperatūrą ir per tą laiką neturi įvykti kabelių varinių laidininkų trumpųjų jungimų.
Laikančioji sistema tuo metu yra kaip kabelių ir laidų atraminė konstrukcija.
Ji labai svarbi išlaikant funkcionalumą. „OBO Bettermann“ siūlo platų laikančiųjų konstrukcijų ir kabelių tiesimo sistemų asortimentą ir nuolat jį pildo.
Kaip funkcionalumo išlaikymo sistemos registruoti RKSM 6 tipo kabelių lovelių ir GRM 55 200 tipo vielinių lovelių centriniai laikikliai. Jiems išduoti reikiami statybų priežiūros inspekcijos patikros liudijimai.
Kabelių klojimo sistema su centriniu laikikliu: kabelių lovelis RKSM 6…
Kabelių lovelis „RKS-Magic“ yra patikrinta specifinė kabelių laikančioji konstrukcija, skirta elektros įrangos funkcionalumui užtikrinti pagal DIN 4102 standarto 12 dalį, ir jį leista naudoti funkcionalumo užtikrinimo klasėms E30–E90.
Laikančiąją konstrukciją kaip lengvą kabelių klojimo sistemą sudaro centrinis laikiklis ir per vidurį einantis srieginis strypas kaip paprasta, greitai surenkama pakabinimo konstrukcija, sudaryta vos iš kelių komponentų. Su kištukinėmis, varžtų neturinčiomis sistemomis montavimas galimas be įrankių – ir todėl ypač greitai ir ekonomiškai galima vieną su kitu sujungti kabelių lovelius „RKS-Magic“.
Naudojant funkcionalumo išlaikymo sistemose, sujungus lovelius reikia tik užlenkti fiksatorius prie dugno. Dvigubas medžiagos storis sudūrimo vietose ir presuotas dugnas užtikrina didelę kabelių lovelio laikomąją gebą. Trasoje galima įmontuoti formines detales.

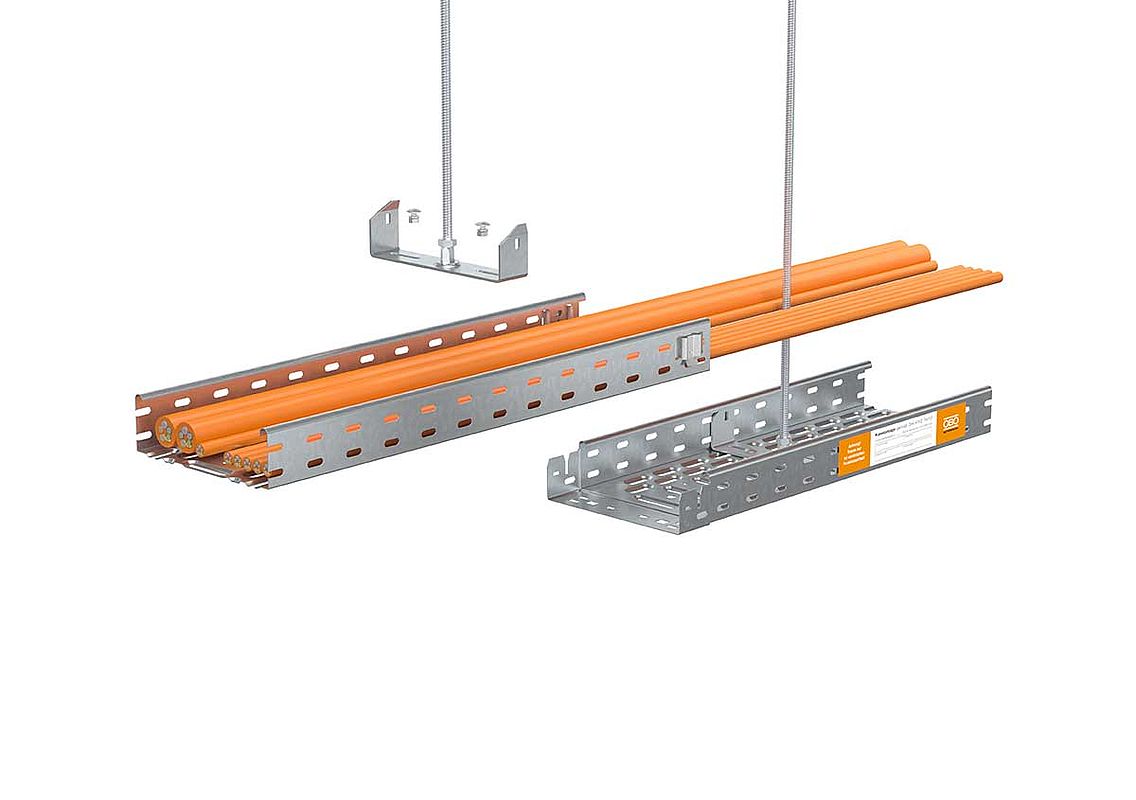

Kabelių lovelio „RKS-Magic“ montavimo principas
Montavimas pradedamas įstatant centrinį laikiklį. Po to į centrinį laikiklį įsukamas srieginis strypas, kuris papildomai užfiksuojamas šešiabriaune veržle.
Prisukus centrinį laikiklį prie lovelio dugno, kabelių loveliai sukišami vienas į kitą ir šitaip sujungiami išilgai. Po to tereikia užlenkti fiksatorius lovelio dugne. Rezultatas – bevaržtis sudūrimo vietų sujungimas. Bevaržtės „Magic“ jungtys leidžia greitai ir paprastai montuoti papildomas formines detales.
Ar žinojote: daugiau kabelių lovelių produktų sistemų rasite mūsų internetiniame kataloge.
Kabelių klojimo sistema su centriniu laikikliu: vielinis lovelis GRM 55 200
Vielinis lovelis „GR-Magic“ yra patikrintas kaip specifinė kabelių laikančioji konstrukcija, taip pat skirta elektros įrangos funkcionalumui išlaikyti pagal DIN 4102 12 dalį, ir jį leista naudoti funkcionalumo išlaikymo klasėms E30–E90.
Greta centrinio laikiklio lengvą kabelių klojimo sistemą sudaro per vidurį einantis srieginis strypas kaip pakabinimo konstrukcija.
Su kištukinėmis, varžtų neturinčiomis sistemomis vielinį lovelį „GR-Magic“ galima montuoti be įrankių, taigi ypač greitai ir taupiai.

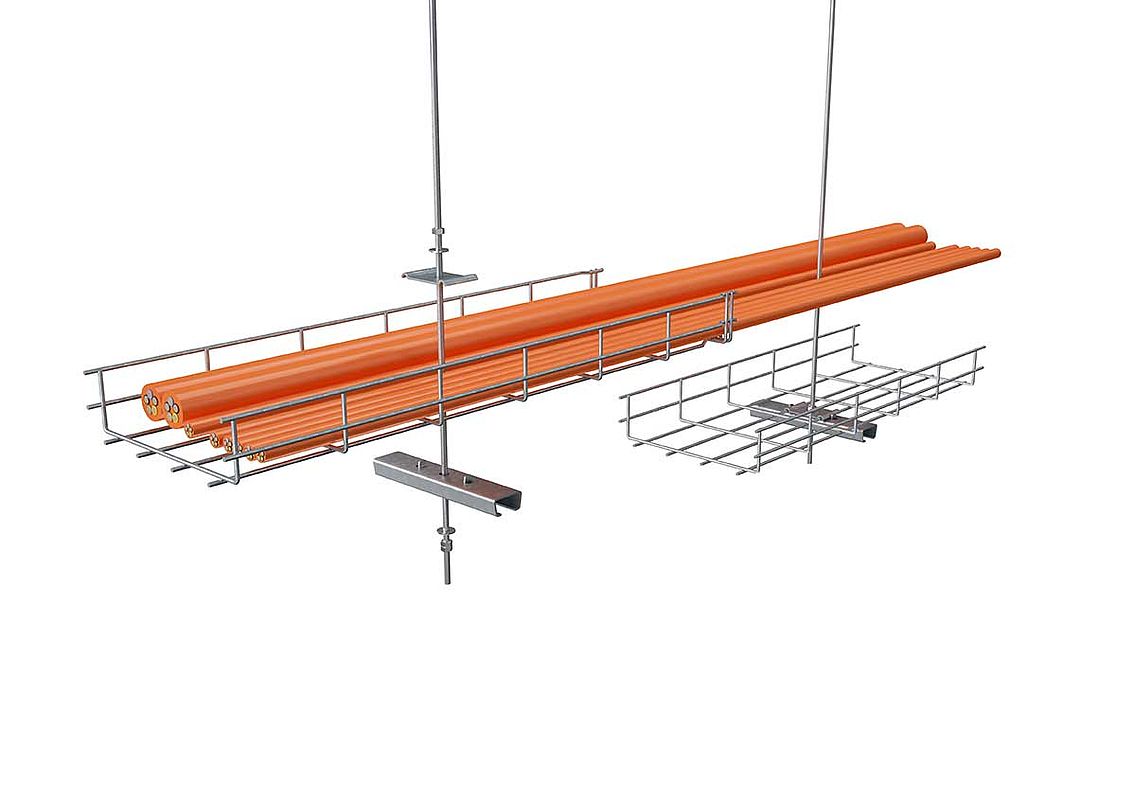

Vielinio lovelio GRM 55 200 montavimo principas:
Centrinis laikiklis tvirtinamas montuojant srieginį strypą. Tuo tikslu laikantysis bėgelis nustatomas po vieliniu loveliu, o fiksatorius įdedamas į lovelį tiesiai virš jo.
Po to įstatomas srieginis strypas ir abi detalės priveržiamos prie jo.
Patys vieliniai loveliai tik sukišami vienas į kitą ir šitaip be varžtų bei sujungimo elementų sudaro patikimą mechaninę konstrukciją.
Be to, papildomas formines detales galima greitai ir paprastai pritvirtinti naudojant sudūrimo vietų sujungimo elementus.
