Kombinuotasis šildymo ir elektros kanalas RAUDUO
„Du viename“: saugi renovavimo idėja
Kombinuotasis elektros ir šildymo kanalas RAUDUO – tai saugi renovavimo idėja, saugiai ir laikantis standartų kloti elektros kabelius ir šildymo vamzdžius bendrame grindjuostiniame kanale. Šiluminis buferis užtikrina funkcionalią ir išbandytą šilumos izoliaciją. RAUDUO elektros ir šildymo kanalų galite įsigyti kreminės baltos (RAL 9001) ir vaiskiai baltos (RAL 9010) spalvų.
Patikrintos kokybės grindjuostinis kanalas
RAUDUO kanalas išbandytas pagal VDE (DIN VDE 0298 4 dalis) į temperatūrinius pokyčius. VDE bandymų ataskaita patvirtina, kad net esant didelei temperatūrai šildymo vamzdžiuose, elektros kabelių ir laidų montavimo vietose temperatūra nepasiekia 30 °C, todėl įprastomis sąlygomis nekyla jokių problemų. Montažinėse dėžutėse esančių kištukinių lizdų su apsauginiais kontaktais jungiamųjų gnybtų temperatūros pokyčiai taip pat išbandyti pagal DIN VDE 0260, 4.4.1 ir nekelia jokių problemų. Pagal VDE ataskaitą sistemai nereikia jokių pataisymų. Klojami įprastiniai NYM kabeliai ir nereikalingi jokie specialūs sprendimai ar specialios medžiagos.
Kombinuotasis elektros ir šildymo kanalas papildomai patikrintas pagal VDE DIN EN 50085-1 ir VDE DIN EN 50085-2-1.

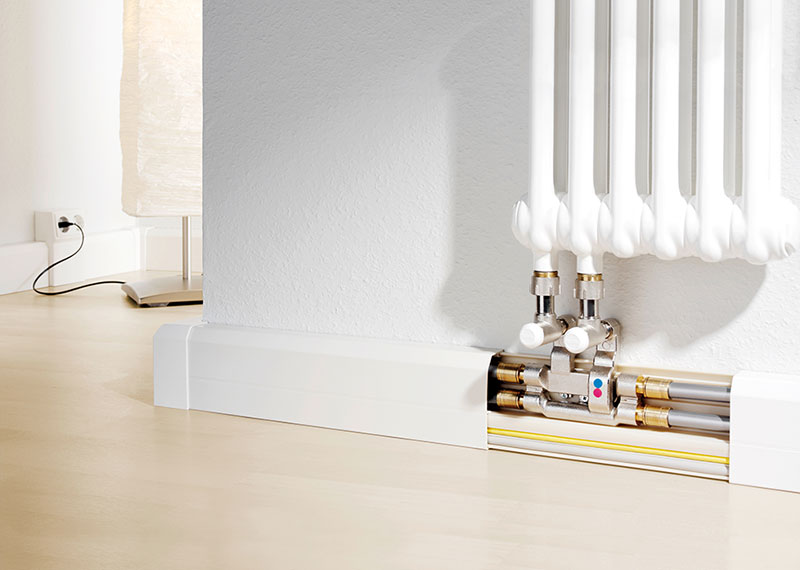

Šildymo vamzdžių ir elektros kabelių klojimas grindjuostiniame kanale.

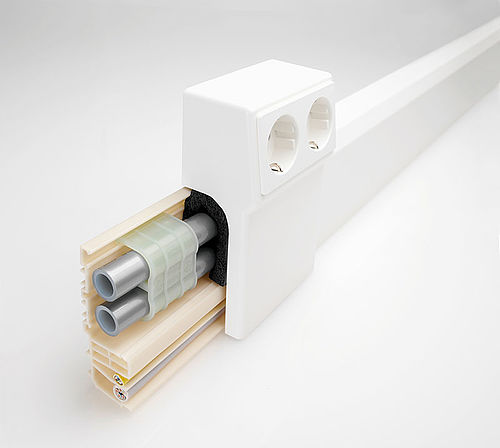

Dėl sumanaus sprendimo „du viename“ šildymo vamzdžiai ir elektros kabeliai klojami bendrame kanalo pagrinde. Perforuotas kanalo pagrindas su pailgomis skylėmis taip pat palengvina montavimą.

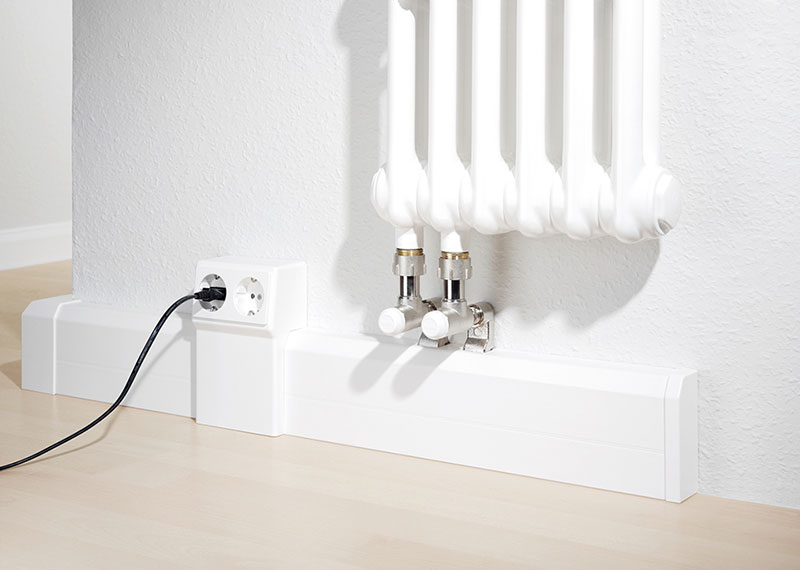

Montažines dėžutes moduliniu principu galite montuoti bet kurioje kanalo vietoje.

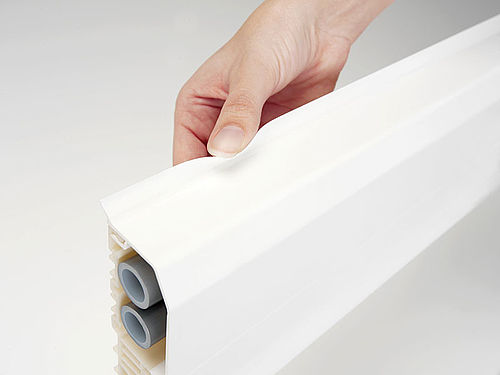

Kanalo dangtis su sandarinimo juostele tinkamas senos statybos pastatams
Sistemos RAUDUO kanalo dangtis gali būti su 6 mm pločio sandarinimo juostele, pritaikyta senos statybos pastatams ir gale siaurėjančia sandarinimo juostele. Tai užtikrina idealų prisitaikymą prie sienų ir grindų. Be to, senos statybos pastatams pritaikyta sandarinimo juostelė užtikrina šiuos privalumus:
- Senos statybos namams tinkamos sandarinimo juostelės kampas yra išlygintas ir ji pagaminta iš ypač lanksčios medžiagos. Tai užtikrina optimalų prigludimą ir vientisą sandarinimą.
- Galimas iki 5 mm gylio kompensavimas.
- Grindjuostinis kanalas apsaugotas nuo nešvarumų patekimo.
Į ką atkreipti dėmesį montuojant RAUDUO kanalą ?
RAUDUO sistemą sudaro šie komponentai
- Kanalas su kanalo pagrindu ir dangčiu
- Vidinis kampas
- Išorinis kampas
- Dangčio jungtis
- Prietaisų laikiklis su integruotu 2-gubu kištukiniu lizdu
- Prietaisų laikiklis su dangteliu su centriniu tvirtinimu prietaisams montuoti pagal DIN 49075
Čia rasite patarimų ir nurodymų dėl kombinuotųjų elektros ir šildymo kanalų RAUDUO montavimo:
RAUDUO sistemos šildymo vamzdžiai gali būti iki 20 mm išorinio skersmens ir tvirtinami šildymo vamzdžių laikikliais, kurie užfiksuojami kanalo pagrinde.
Kanalo pagrindai turi būti nupjauti nuožulniai, kad šiluma iš šildymo skyriaus negalėtų pereiti į elektros skyrių. Susidūrus su sudėtingomis statybos sąlygomis, pavyzdžiui, su nelygiomis sienomis, atsirandantį tarpą tarp skyrių reikia užtaisyti silikonu.
Kad galinių dangtelių montavimas atitiktų VDE, juos reikia klijuoti.
Kokioms šildymo temperatūroms pritaikyta RAUDUO sistema?
Pagal VDE informacinę ataskaitą RAUDUO sistema pritaikyta 70 °C tiekimo srauto ir 55 °C grįžtamojo srauto temperatūrai. Remiantis VDE ataskaita, kai tiekimo srauto temperatūra siekia iki 90 °C, o grįžtamojo srauto temperatūra siekia iki 70 °C, montažinių dėžučių izoliacija turi būti pakeista izoliacinėmis putomis 90 °C, art. Nr. 6132175.
Daugiau OBO asortimento produktų Pastatų instaliacija ir kabeliniai kanalai tokie kaip, grindjuostiniai kanalai SL, rasite mūsų OBO interneto svetainėje.
Papildomos informacijos apie RAUDUO sistemą rasite mūsų lankstinuke: ATSISIUNTIMAI.
