Apsauga nuo viršįtampio pramonės objektų sprogiose aplinkose
Kai sprogimo rizika ypač didelė
Neįrengus apsaugos nuo žaibo ir viršįtampio, žaibai ir viršįtampiai potencialiai sprogiose aplinkose gali turėti tragiškų pasekmių. Su sprogimo rizika susiduria visos įmonės, gaminančios, apdirbančios ar sandėliuojančios degias medžiagas. Patikrinti ir registruoti „OBO Bettermann“ produktai gali užtikrinti profesionalią apsaugą nuo žaibo ir viršįtampio, pavyzdžiui, kaip sprogioms aplinkoms reikalaujama standartuose IEC 62305-3 ir IEC 62305-3. Specialūs produktai: , Kibirkštinis iškroviklis potencialiai sprogiai aplinkai EX ISG H ir specialūs apsauginiai prietaisai duomenų bei MSR sistemoms. Išorinei apsaugai nuo žaibo naudojami aukštai įtampai atsparūs žaibo išlydžio laidininkai „isCon®“
Potencialiai sprogios (Ex) aplinkos – tai patalpos ir vietos, kuriose gali susikaupti pavojingi dujų, garų ir dulkių, galinčių sudaryti su oru sprogius mišinius, kiekiai.
Vietų, kuriose gali susidaryti tokios aplinkos, pavyzdžiai:
- dujų slėgio reguliavimo ir matavimo sistemos
- vožtuvų mazgai
- terminalai
- naftos perdirbimo įmonės
- chemijos ir farmacijos pramonės gamybos įmonės
Apsauga nuo žaibo ir viršįtampio visada reiškia prevencinę priešgaisrinę apsaugą
Sprogimui sukelti greta degios medžiagos ir deguonies dar reikia uždegimo šaltinio. Naudojant OBO apsaugos nuo žaibo ir viršįtampio priemones, uždegimo šaltiniai (pavyzdžiui, elektromagnetinės bangos ar žaibo išlydis) net negali susidaryti arba yra kontroliuojami ir nukreipiami.

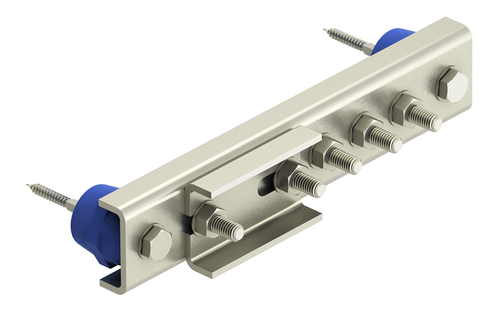

Potencialų išlyginimo šyna EX PAS
Apsaugos nuo žaibo sistemų jungtys potencialiai sprogiose aplinkose turi būti įrengtos taip, kad tekant žaibo išlydžio srovei negalėtų atsirasti sprogių kibirkščių.
(potencialų išlyginimo šyna potencialiai sprogiai aplinkai) gali būti naudojamas pagal IEC 62305-3 ir apsauginių bei funkcinių potencialų išlyginimui pagal DIN VDE 0100 dalį 410/540.
Potencialiai sprogioms aplinkoms skirtos potencialų išlyginimo šynos EX PAS savybės:
- tinka naudoti visoms sprogumo grupėms potencialiai sprogiose zonose 1/21 ir 2/22;
- aukščiausia patikros klasė H pagal IEC 62561-1 didelėms apkrovoms (viduje ir lauke);
- pagamintas iš korozijai atsparios medžiagos (nerūdijančiojo plieno).

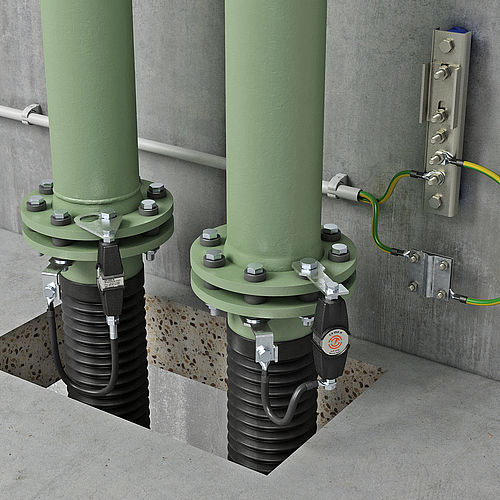

Kibirkštinis iškroviklis EX ISG H
Siekiant apsisaugoti nuo izoliacinių elementų kibirkštinio pramušimo, būtina naudoti naudojimui potencialiai sprogioje aplinkoje sertifikuotus kibirkštinius iškroviklius. ATEX/IECEx sertifikuotas OBO kibirkštinis iškroviklis EX ISG H izoliuoja įrangos dalis nuo korozijos ir atitinka naudojimo potencialiai sprogioje aplinkoje reikalavimus pagal IEC 62561-3.
Kibirkštinio iškroviklio EX ISG H savybės:
- atsparus cheminėms medžiagoms
- atsparus alyvoms ir dideliems temperatūros svyravimams
- atsparus UV spinduliams ir atmosferos poveikiui
- slėgio kapsulės „d“ potencialiai sprogioms aplinkoms: nepraleidžia dujų ir dulkių
- atsparus druskoms
- aukščiausia patikros klasė H pagal IEC 62561-3
Duomenų ir MSR sistemų apsauga nuo viršįtampio: MDP-EX ir FDB
Net ir be tiesioginio žaibo išlydžio indukuota įtampa gali pažeisti matavimo, valdymo ir kontrolės (MSR) sistemų įrenginius bei komponentus ir kraštutiniu atveju sukelti sprogimą. OBO MDP tipo žaibo iškroviklių saugumas (ia) buvo išbandytas ir patvirtintas nepriklausomų ekspertų. Dėl didelės iškrovos (iki 10 kA) jie optimaliai apsaugo matavimo, valdymo ir kontrolės įtaisus.
Aukštai įtampai atspari, izoliuota išorinė apsauga nuo žaibo
ATEX taip pat patikrinti OBO žaibo išlydžio laidininkai „isCon®“ , skirti išorinei apsaugai nuo žaibo, apsaugo nuo tiesioginio pramušimo tarp žaibo išlydžio laidininko ir saugomo objekto. Po pirmosios potencialo jungties už jungiamojo elemento esantis „isCon®“ iškrovos laidininkas atitinka ekvivalentišką skiriamąjį atstumą Se ore 0,9 m pagal VDE 0185-305-3. Taigi jį galima montuoti tiesiai prie metalinių ir elektrinių antstatų. Galite įsigyti 5 modelių laidininkų, taigi tikrai rasite poreikius atitinkančią iškrovos laidininkų sistemą.
Daugiau informacijos apie apsaugą nuo žaibo ir viršįtampio rasite mūsų gairėse „“. Be to, išsamius paaiškinimus apie apsaugą nuo žaibo siūlo mūsų „“, kurį galite užsisakyti paskambinę telefonu 02373 / 89 - 1500 arba atsisiųsti skaitmeniniu formatu.
